我們常用的手機上有一個耳機插孔，就是連接耳塞的插座，相信很多人都不知道它的結構和連接方試，下面我們就來看看。

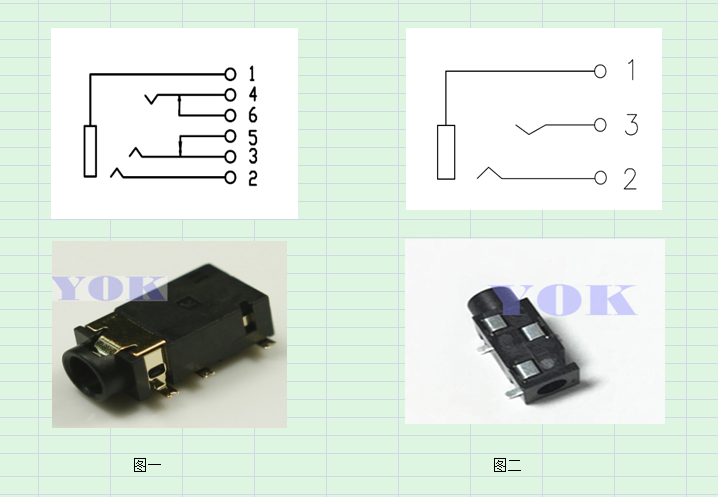

上面這兩款產品都為3.5mm的音頻插座，圖一 為連接4節的音頻座，而且有兩個開關，1接地，2接MIC，3接左聲道，4接右聲道，5和6是開關。其中1和2可以互換，3和4也可以 任意調換。當沒有插頭插進去時，4和6，3和5是連接的，有插頭插進去時，4和6斷開，3和5斷開。圖二 是接3節無開關的音頻座，1接地，2和3為左右聲道，3節的沒有MIC，也沒有開關。
